Tiefbeet-Rigolen

Prinzip

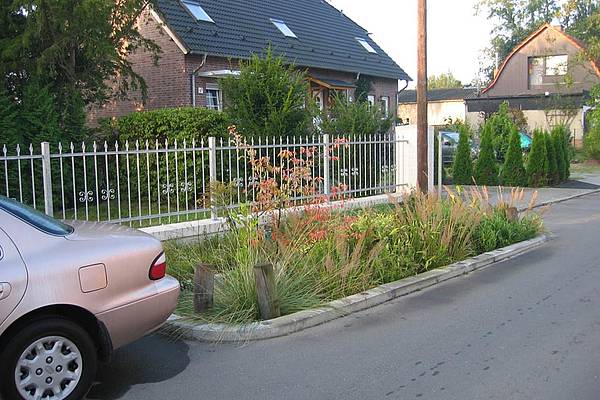

Tiefbeet-Rigolen nach dem Pinzip Innodrain® sind eine Sonderform des Mulden-Rigolen-Systems. Anstelle einer breitflächigen Mulde wird die Versickerungsanlage mit einer Betonrahmeneinfassung (Tiefbeet) hergestellt. Durch die Kombination des Tiefbeetes mit einer darunterliegenden Rigole aus Kunststoffkörpern wird eine besonders platzsparende Lösung erzielt.

Wie das Mulden-Rigolen-System auch handelt es sich beim Innodrain®-System um ein kombiniertes lokales Versickerungs-Rückhalte-Ableitungssystem, das gerade bei schwierigeren Bodenverhältnissen zum Einsatz kommt. Es beinhaltet eine Versickerung über die belebte Bodenzone und Rückhaltung mit gedrosselter Ableitung. Der Drosselabfluss kann je nach den Dimensionierungsergebnissen individuell eingestellt werden.

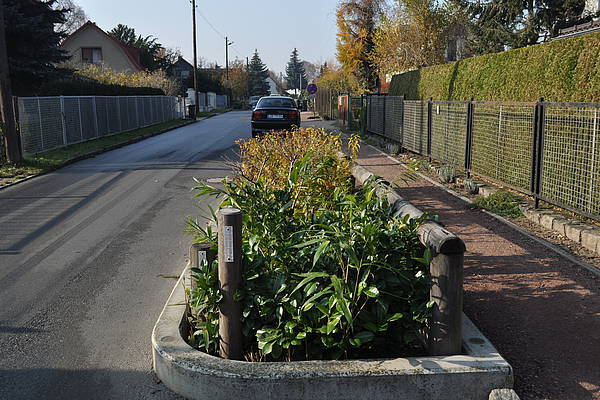

Tiefbeet-Rigolen eigenen sich darüber hinaus auch als Verkehrsberuhigungsmaßnahme oder für die Straßenbegrünung.

Anwendungsbereich/Einschränkungen

Für Tiefbeet-Rigolen sind prinzipiell die gleichen Einsatzbereiche und Einschränkung wie bei Mulden-Rigolen-Elementen/-Systemen zu beachten.

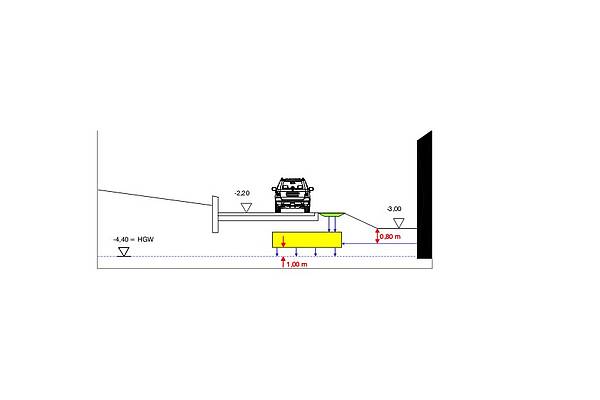

Besondere Anwendungsmöglichkeiten ergeben sich aus der platzsparendn Anordnung. Gegenüber einem herkömmlichen Mulden-Rigolen-Element halbiert sich der Flächenbedarf und beträgt in etwa 3-5% bezogen auf die angeschlossene versiegelte Fläche. Damit können Tiefbeete auch in schmaleren Straßen zur Anwendung kommen, wo herkömmliche Mulden nicht realisiert werden können.

Quantitative Wirkung auf den Wasserhaushalt

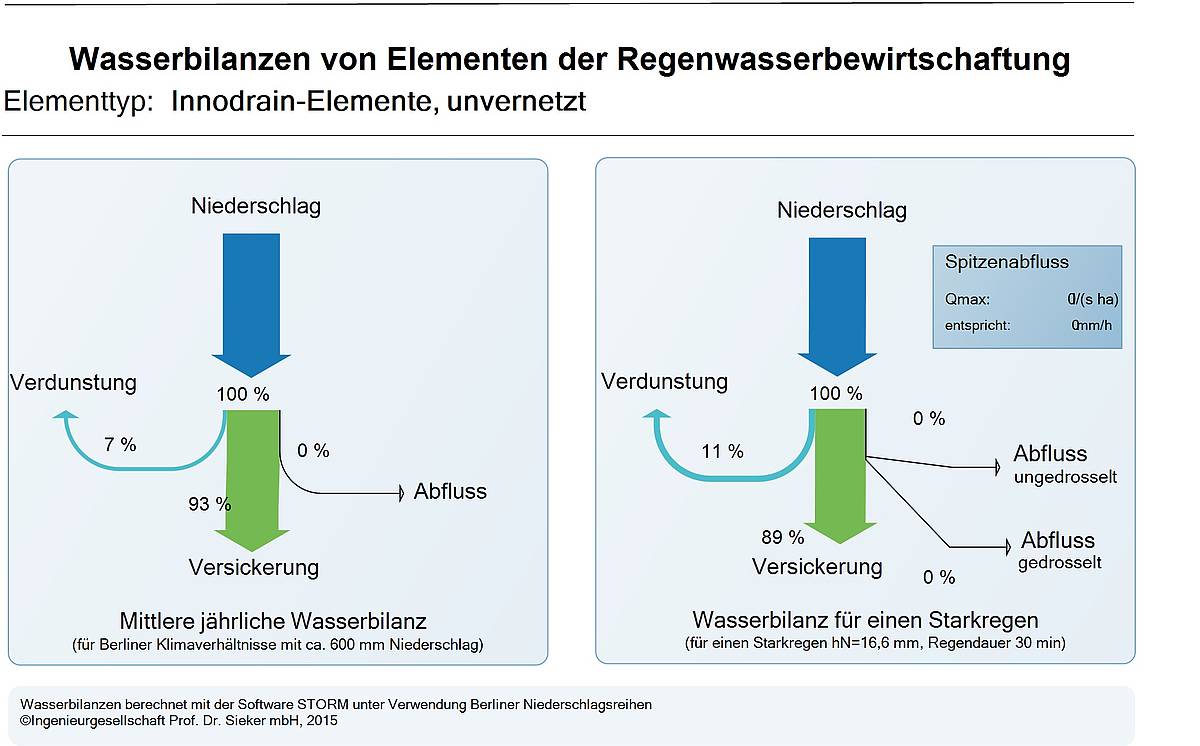

Die Wasserbilanz ist ebenfalls mit der eines Mulden-Rigolen-Elements/-Systems vergleichbar. Die geringere Fläche wird durch die Bepflanzung mit Büschen kompensiert, so dass ähnliche Verdunstungsanteile erzielt werden können.

Schadstoffreduktion, bzw. -rückhalt

Auch in Tiefbeet-Rigolen-Element wird der überwiegende Anteil der Zuflüsse über die belebte Bodenzone versickert. Da der Überlauf Üblicherweise etwas häufiger anspringt (ca. 2-3 mal pro Jahr) liegt der Anteil, der direkt in die Rigole gelangt bei ca. 3-4%. Damit werden aber immer noch 96-97% der Jahresabflüsse sehr weitgehend gereinigt. Die Überläufe werden konstruktiv so ausgebildet, dass Schwimmstoffe zurückgehalten werden.

Planung, Bemessung, Bau

Die Bemessung erfolgt analog zu Mulden-Rigolen-Elementen bzw. -Systemen, entweder vereinfacht nach DWA-A 138 oder besser mittels Langzeitsimulation.

Unterhaltung, Pflege

Durch die Bepflanzung mit Stauden und Gehölze sind Tiefbeet-Rigolen sehr wartungsfreundlich. Die bei Rasenmulden erforderliche regelmäßige Mahd entfällt.

Für den unterirdischen Teil der Anlage sind regelmäßige Funktionskontrollen erforderlich. Der Absetzschacht im Zulauf sollte regelmäßig (2 mal pro Jahr) gereinigt werden. Sofern eine Drosseleinrichtung vorhanden ist, sollte diese ebenfalls regelmäßig inspiziert werden. Gegebenenfalls ist das Drainrohrsystem zu spülen.

Kosten

Die Kosten für ein Tiefbeet-Rigolen-Element liegen naturgemäß höher als bei einer vergleichbaren Anlage mit einer einfachen Rasenmulde. Andererseits wird durch die platzsparende Bauweise weniger Fläche benötigt, was inbesondere im innerstädtischen Raum zu wirtschaftlichen Vorteilen führt.

Rechtliches

Hinsichtlich der wasserrechtlichen Erlaubnis gelten dieselben Aussagen wie für Mulden-Rigolen-Elemente bzw. -Systeme.
