Envidat: Software für die Erstellung von Abwasserkatastern
Zur Erstellung und Laufendhaltung von Abwasserkatastern (aber auch für eine Reihe anderer Aufgaben der Umweltinformation) hat sich das Programmpaket EnviDat/EnviMod/EnviReg etabliert und bewährt. Dieses Programm ist ein Lizenzprodukt der RISA Sicherheitsanalysen GmbH und läuft auf Betriebssystemen wie z.B. Windows 2000, XP oder Windows 7, 8.1 und 10. Es arbeitet mit allen marktgängigen relationalen Datenbankmanagementsystemen (RDBMS) zusammen (z.B. Oracle, MS Access, MS SQL Server). Das Programmsystem basiert auf Visual Basic.
EnviDat ist das Kernprogramm des Datenmanagementsystems für den Endnutzer. EnviMod stellt dem Programmierer (und dem "Power-User") Werkzeuge zur Konfiguration und Modifikation von EnviDat bereit, desweiteren ist EnviReg das Werkzeug zur Verwaltung der Schnittstellen zwischen EnviDat und zugehörigen oder "angeflanschten" Datenbanken.
Das Programmpaket EnviDat/EnviMod
- nutzt alle verfügbaren Datenbestände des Unternehmens (z.B. LIMS-Daten, Daten von Prozessleitsystemen und SPS, sonstige Onlinemessungen, Stoffdatenbanken)
- bietet flexible Lösungen für alle Informationen, die bisher datentechnisch gar nicht oder mit Blick auf deren Auswertung nicht sinnvoll erfasst wurden (z.B. verbale Befunde aus der Mikroskopie des Belebtschlamms)
- gestattet dem Anwender, eigenständig Änderungen und Verbesserungen am System auch während des laufenden Betriebs ohne teure Programmierung vorzunehmen (mit Hilfe von EnviMod)
- gewährleistet dank seiner ausgereiften Verwaltung zeitlicher Gültigkeitsbereiche Konsistenz und Plausibilität aller wichtigen Informationen über für praktische Zwecke ausreichend lange Zeiträume
- bringt somit gleichsam "alles unter einen Hut"!

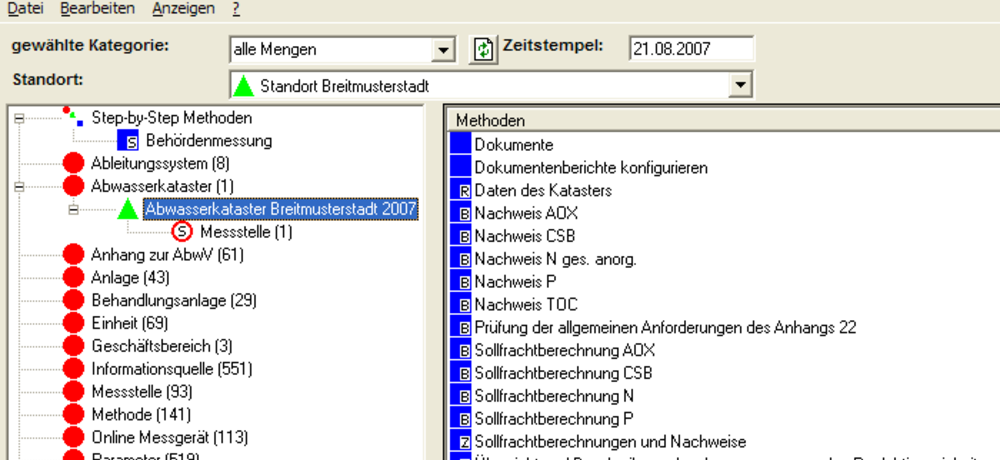

Die Navigation im «Mengen-Elemente-Baum» ist identisch mit der Navigation im Windows-Explorer: Ein Klick auf das führende “+”-Zeichen expandiert die «Menge» (oder Klasse) und es zeigen sich “-”-Zeichen. Werden diese angeklickt, wird die Expansion wieder rückgängig gemacht.
«Mengen» (Klassen) werden im «Mengen-Elemente-Baum» durch rote Kreise gekennzeichnet. Rot gefüllte Kreise kennzeichnen originär angelegte «Mengen» (“Stammmengen”), rot umrandete Kreise mit einem “S” in der Mitte kennzeichnen «Submengen» (Unterklassen). Die in Klammern gesetzten Ziffern hinter den Bezeichnungen der «Mengen» bzw. «Submengen» geben an, wie viele «Elemente» (Objekte) zur jeweiligen «Menge» (Klasse) gehören. Die «Elemente» (Objekte) selbst werden wiederum durch grüne Dreiecke dargestellt.
Die Inhalte der Fenster auf der rechten Seite sind “kontextsensitiv”, das heißt die Anzeige hängt davon ab, worauf der Mauszeiger im «Mengen-Elemente-Baum» fokussiert. Dementsprechend werden verfügbare Methoden, Aufgaben und der zeitliche Gültigkeitsbereich immer aktualisiert.
Nachweise und Berichte lassen sich aus den vorhandenen Informationen generieren. Ein Beispiel hierfür ist in den folgenden Abbildungen dargestellt.
Pivot-Tabellen
Mit MS Excel können sogenannte “Pivot”-Tabellen angelegt werden, die sich besonders gut für zusammenfassende Übersichten komplexer Zahlenwerke eignen. Diese Tabellen zeichnen sich dadurch aus, dass ihr Erscheinungsbild und ihre Aussage durch wenige Mausklicks komplett verändert werden können.
Unter EnviDat besteht die Möglichkeit, per Knopfdruck “Pivot”-Tabellen für verschiedene Zwecke zu generieren.
Darstellung der Abwasserfließwege
Ein weiteres hilfreiches Leistungsmerkmal ist die grafische Darstellung aller ankommenden Abwasserströme an einer beliebig gewählten Schnittstelle im Netz. Dabei werden die Abwasserfließwege bis zum Ort des Anfalls zurückverfolgt. Kanäle/Rohrleitungen, Behandlungsstationen, Messstellen, Ausgleichstanks usw., die der jeweilige Abwasserteilstrom passiert, werden aufgelistet. Damit können z.B. potentielle Einleiter von Problemstoffen ermittelt oder Frachtspitzen verfolgt bzw. zugeordnet werden.
Dieses Feature steht für alle im Kataster hinterlegten Abwasserarten einschließlich alternativer Fließwege bei Abweichungen vom bestimmungsgemäßen Betrieb zur Verfügung. In Kombination mit den für alle Elemente und deren “Verschaltung” spezifizierbaren zeitlichen Gültigkeitsbereichen lassen sich auch Situationen abbilden, die weit in der Vergangenheit oder in der Zukunft liegen.
Darstellung der Stofffrachten
Ein ebenfalls sehr hilfreiches Werkzeug, das die EnviDat-Schnittstelle nutzt, ist das unten dargestellte Makro zur Stofffrachtbilanzierung für beliebige Parameter entlang der Messstellen eines Standorts. Abb. 9 zeigt einen Teil der Ergebnisse nach Ausführung des Makros am Beispiel des Parameters Nges. anorg. (= Total Inorganic Nitrogen, TIN).
Damit lassen sich für alle Stoffe, für die am Standort ein Mindestmaß an Messwerten vorliegt, «per Knopfdruck» Bilanzen erstellen. Diese Bilanzen stellen eine sichere Datengrundlage für eine Vielzahl von Routineaufgaben im Abwassermanagement bereit.
